CARA MENGINSTALL PROGRAM PROTELL

CARA MENGINSTAL PROGRAM PROTEL

  CARA MENGINSTAL PROGAM PROTEL DESIGN SYSTEM

LANGKAH PERTAMA:

JALANKAN FILE DENGAN NAMA SETUP DI FOLDER PROTEL

LANGKAH KEDUA:

AKAN MUNCUL GAMBAR SEPERTI DIBAWAH, LALU KLIK  “INSTALL”

LANGKAH KETIGA:

LALU AKAN MUNCUL LAGI GAMBAR SEPERTI DI BAWAH, CUKUP KLIK “OK”

LANGKAH KE EMPAT:

TUNGGU HINGGA PROSES PENGINSTALLAN SELESAI

LANGKAH KELIMA:

JIKA PENGINSTALLAN SUDAH SELESAI, BUKA APLIKASI PROTELNYA. INILAH TAMPILAN PROTEL DESIGN SYSTEM.

PROSES MENGINSTALL PROTEL SELESAI. JIKA INGIN MEMULAI

LEMBAR KERJA, KLIK FILE > NEW

          CARA MENGINSTALL PROTEL SCHEMATIC SYSTEM

LANGKAH PERTAMA:

JALANKAN FILE DENGAN NAMA “SETUP” DI FOLDER PROTEL SCHEMATIC

LANGKAH KEDUA:

AKAN MUNCUL GAMBAR SEPERTI DIBAWAH INI, DAN KLIK “INSTALL”

LANGKAH KETIGA:

AKAN MUNCUL ADVANCED SCHEMATIC APPLICATIONS, LALU KLIK “INSTALL”

LANGKAH KEEMPAT:

MUNCUL LAGI ADVANCED SCHEMATIC LIBRAIES, LALU KLIK “INSTALL”

LANGKAH KELIMA:

TUNGGU PROSES PENGINSTALLAN HINGGA SELESAI

LANGKAH KEENAM:

PROSES PENGINSTALLAN SELESAI, LALU BUKA FOLDER PROTEL SCHEMATIC

BUKA APLIKASI PROTEL FOR WINDOWS.

LANGKAH KETUJUH:

JIKA INGIN MEMULAI LEMBAR KERJA, KLIK FILE>NEW

INILAH TAMPILAN PROTELNYA

SELAMAT MENCOBA DAN BERKARYA DI PROTEL.

SEMOGA BERMANFAAT.

TERIMA KASIH

UNTUK MENDOWNLOAD FILE NYA KLIK DISINI

MENJALANKAN PROGRAM ASSEMBLY

       Cara menjalankan program assembly

1.      MENCETAK HURUF

SIAPKAN FILE

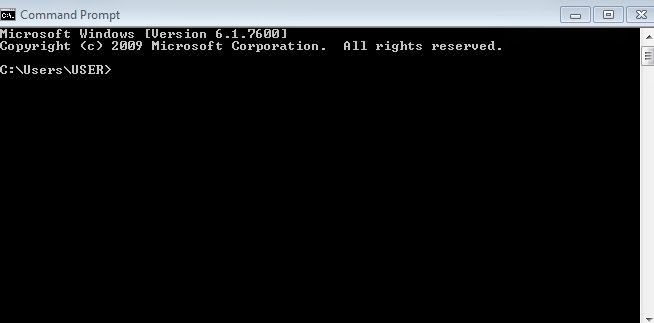

RTM.EXE, TASM.EXE, TLINK.EXE. LALU COPY KETIGA FILE TERSEBUT ,BUAT NEW FOLDER,KASIH NAMA MISALNYA 1CA, BUAT LAGI FOLDER, KASIH NAMA TASM  PASTE KAN DI FOLDER TASM. KEMUDIAN KLIK START LALU BUKA COMMAND PROMPT

TENTUKAN DIMANA ANDA MELETAKKAN FOLDER TERSEBUT. LETAKKAN SAJA DI DRIVE D:

KEMUDIAN IKUTI LANGKAH2 SEPERTI GAMBAR DIBAWAH.

JIKA SUDAH, BUKA COMMAND PROMPT SATU LAGI, ISI SEPERTI GAMBAR SEBELUMNYA NAMUN TAMBAHKAN “EDIT” DI BARISAN D:\1CA \tasm>

LALU TEKAN ENTER, LAYAR AKAN BERUBAH MENJADI BIRU SEPERTI DIBAWAH INI

CONTOH KITA AKAN MENCETAK HURUF A

.MODEL SMALL

.CODE

ORG 100h

Proses :

MOV AH,02h

MOV DL,'A'

INT 21h

INT 20h

END Proses

LALU SAVE DENGAN FORMAT .ASM LALU OK

BUKA COMMAND PROMPT SEBELUMNYA, LALU BUAT SEPERTI GAMBAR DIBAWAH

HURUF “A” TELAH BERHASIL DICETAK.

1.2. MENCETAK KARAKTER BESERTA ATRIBUT

SEPERTI YANG SEBELUMNYA, KITA AKAN MEMBUAT KARAKTER BSERTA ATRIBUT,YAKNI MEMBERI WARNA PADA KARAKTER TEREBUT. LANGKAH-LANGKAHNYA:

MODEL SMALL

.CODE

ORG 100h

Proses :

MOV AH,09h ; Nilai servis untuk mencetak karakter

MOV AL,'A' ; AL = Karakter yang akan dicetak

MOV BH,00h ; Nomor Halaman layar

MOV BL,93h ; Warna atau atribut dari karakter

MOV CX,03h ; Banyaknya karakter yang ingin dicetak

INT 10h ; Laksanakan !!!

INT 20h ; Selesai ! kembali ke DOS

END Proses

1.3 PENGULANGAN DENGAN LOOP

Perintah LOOP digunakan untuk melakukan suatu proses yang berulang-ulang. Langkah-langkahnya sbb:

MODEL SMALL

.CODE

ORG 100h

Proses :

MOV AH,02h ; Nilai servis

MOV DL,'A' ; DL=karakter 'A' atau DL=41h

MOV CX,10h ; Banyaknya pengulangan yang akan

Ulang :

INT 21h ; Cetak karakter !!

INC DL ; Tambah DL dengan 1

LOOP Ulang ; Lompat ke Ulang

INT 20h

END Proses

HURUF AKAN BERULANG SEPERTI GAMBAR DIATAS.

DOWLOAD FILE DISINI
CARA MENJALANKAN PROGRAM ASSEMBLY

Pengertian Assembly

Bahasa rakitan atau lebih umum dikenal sebagai Assembly adalah bahasa pemrograman tingkat rendah yang digunakan dalam pemrograman komputer, mikroprosesor, pengendali mikro, dan perangkat lainnya yang dapat diprogram. Bahasa rakitan mengimplementasikan representasi atas kode mesin dalam bentuk simbol-simbol yang secara relatif lebih dapat dipahami oleh manusia. Berbeda halnya dengan bahasa-bahasa tingkat tinggi yang berlaku umum, bahasa rakitan biasanya mendukung secara spesifik untuk suatu ataupun beberapa jenis arsitektur komputer tertentu. Dengan demikian, portabilitas bahasa rakitan tidak dapat menandingi bahasa-bahasa lainnya yang merupakan bahasa pemrograman tingkat tinggi. Namun, bahasa rakitan memungkinkan programmer memanfaatkan secara penuh kemampuan suatu perangkat keras tertentu yang biasanya tidak dapat ataupun terbatas bila dibuat dengan menggunakan bahasa pemrograman tingkat tinggi. Pada bahasa rakitan, programmer umumnya menggunakan sebuah program utilitas yang disebut sebagai perakit (bahasa Inggris: assembler) yang digunakan untuk menerjemahkan kode dalam bahasa rakitan tersebut ke dalam kode mesin untuk perangkat keras tertentu. Sebuah perintah dalam bahasa rakitan biasanya akan diterjemahkan menjadi sebuah instruksi mnemonic dalam kode mesin, berbeda halnya dengan kompiler pada bahasa pemrograman tingkat tinggi yang menerjemahkan sebuah perintah menjadi sejumlah instruksi dalam kode mesin. Beberapa perangkat lunak bahasa rakitan terkenal biasanya menyediakan tambahan fitur untuk memfasilitasi proses pengembangan program, mengontrol proses perakitan, dan alat bantu pengawakutuan (debugging). Download download
